智慧梁厂生产线
智慧梁厂箱梁生产线是数字驱动+柔性环形/直线流水的标准化智能建造体系，以MES/SCADA/数字孪生为中枢，串联钢筋、模板、混凝土、养护、张拉、存梁全工序，实现多规格箱梁快速切换、全程数据追溯与效率质量双提升 。
一、钢筋智能加工区设备
1. 钢筋智能切断机
2. 钢筋智能弯曲中心（双机头）
3. 钢筋弯箍机
4. 钢筋滚焊机/钢筋笼成型机

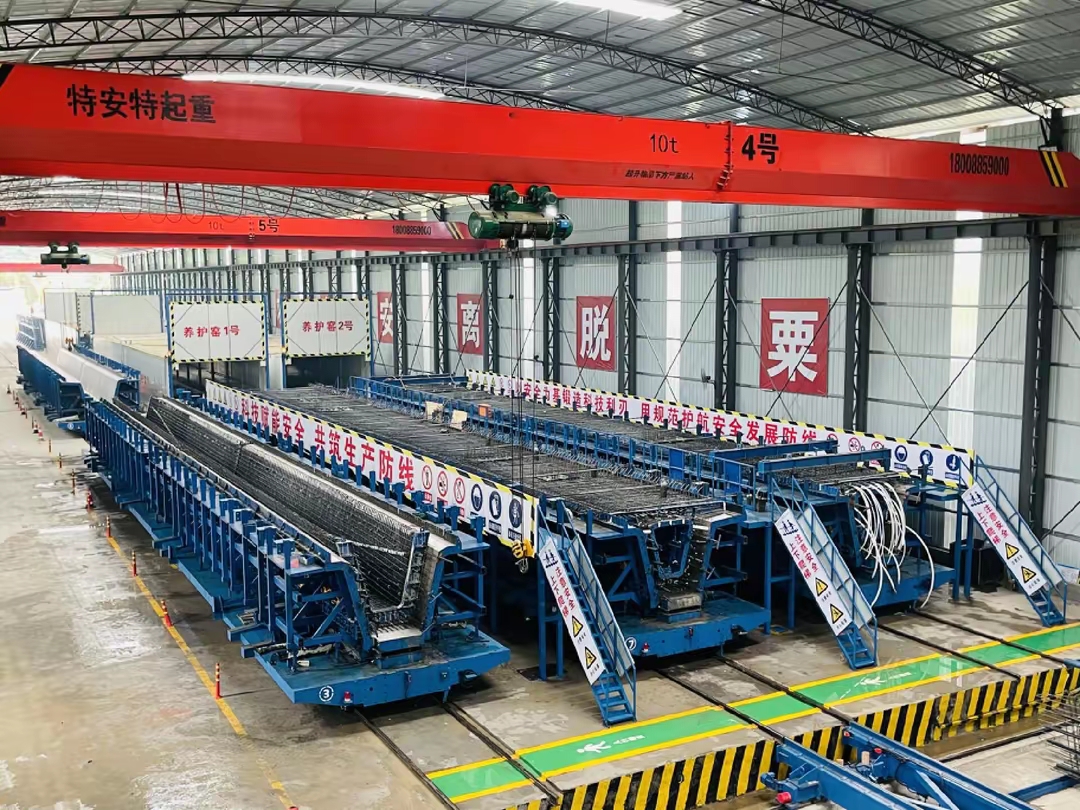

5. 智能钢筋绑扎胎架（底腹板、顶板）
6. 钢筋骨架转运吊具/行车
7. 钢筋料场、上料机构、废料回收系统
二、制梁生产线主体设备

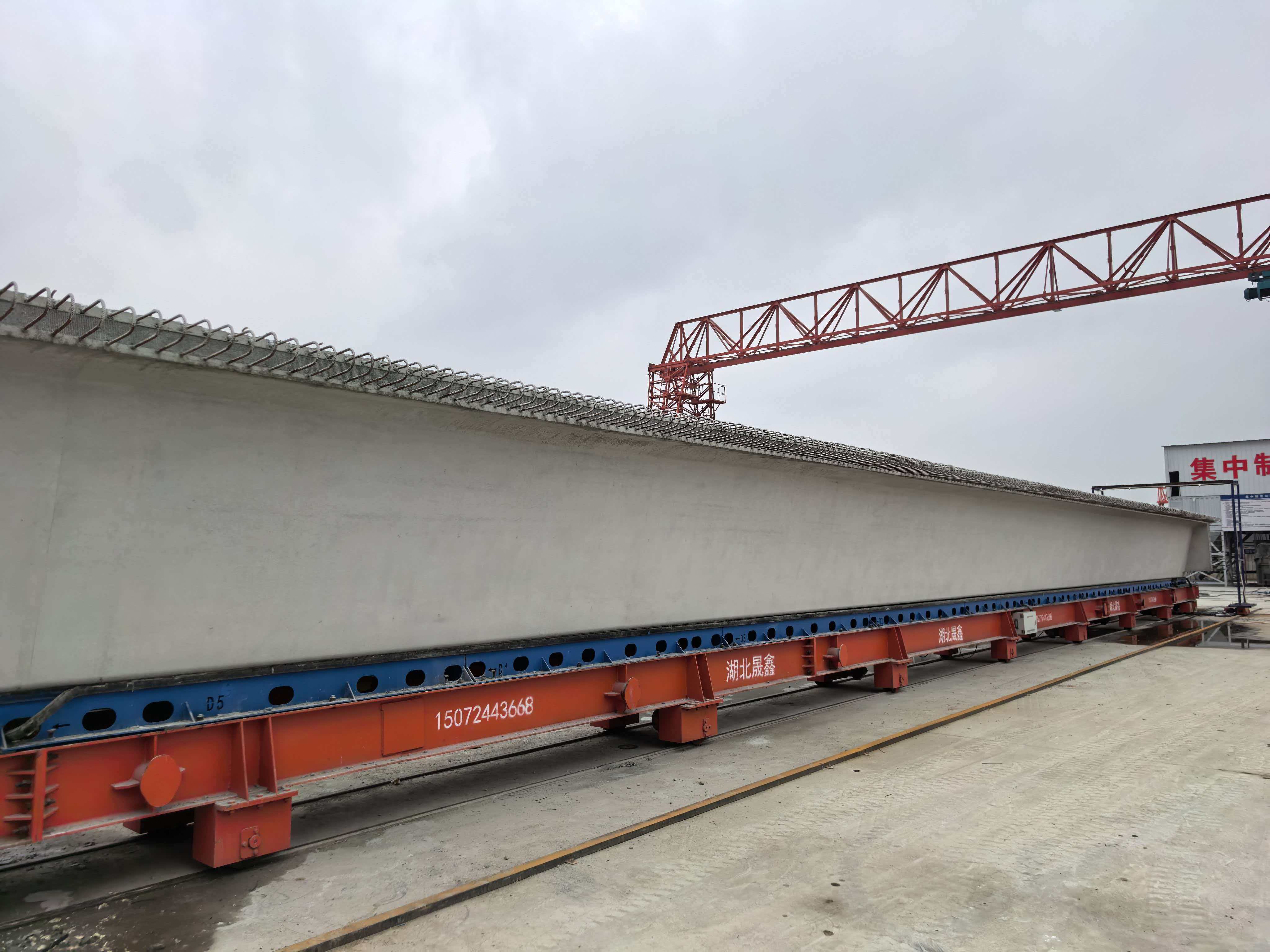

1. 台座系统
-固定制梁台座 / 移动台座
- 环形/直线生产线摆渡车、横移车
- 轨道系统、限位装置

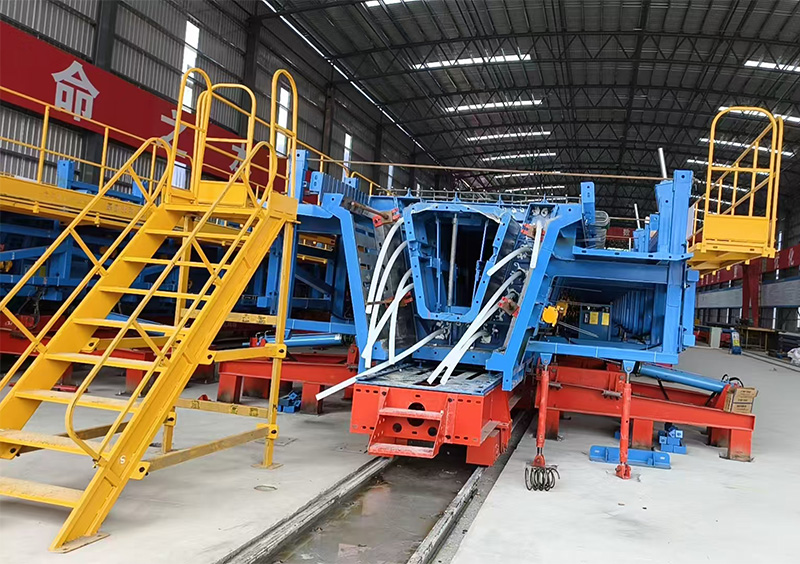

2. 智能模板系统
- 外模：液压自动开合整体钢模
- 内模：液压收缩式内膜
- 液压控制系统、微调机构
- 模板清洗、喷涂脱模剂装置
三、混凝土浇筑与振捣设备
1. 智能布料机/浇筑机器人
2. 变频附着式振捣器+控制柜
3. 混凝土输送泵、管道系统
4. 收光抹平设备（人工/半自动）
5. 混凝土料斗、吊斗
四、智能养护系统
1. 全自动蒸养棚/养护罩
2. 蒸汽锅炉/蒸汽发生器
3. 温湿度传感器、多路采集仪
4. 智能养护控制柜（四阶段控温：静停→升温→恒温→降温）
5. 喷淋养护系统（补水/雾化）
五、预应力张拉、压浆、封锚系统
1. 智能张拉设备（双泵同步、数据自动上传）
2. 智能压浆设备（大循环）
3. 千斤顶、油泵、高压油管
4. 锚具、夹具、工作锚板
5. 封锚模板、混凝土振捣设备
6. 孔道注浆质量检测设备
六、移梁、运梁、存梁区设备
1. 龙门吊（提梁、移梁、吊装）
2. 运梁车/轮胎式搬梁机
3. 存梁台座、临时支撑
4. 梁体编号、标识、检测装置
5. 防滑、防倾覆安全装置
七、智能管控与信息化系统
1. MES生产执行系统
2. 数字孪生驾驶舱
3. 视频监控+AI安全识别
4. 设备物联网采集终端
5. 质量溯源系统（梁体“身份证”）
6. 大屏显示、中控机房、服务器
八、配套辅助设备
1. 配电系统、电缆、配电箱
2. 给排水、污水处理系统
3. 养护水循环利用系统
4. 消防、照明、通风
5. 试验室设备（坍落度、试块、压力机等）
九、典型产能参考
- 单线日产：1～2片箱梁
- 单梁生产周期：24～48h
- 用工：比传统梁场减少 40%～60%
- 适配梁型：20m/24m/30m/32m/40m 箱梁可通用
一、核心工艺与流程

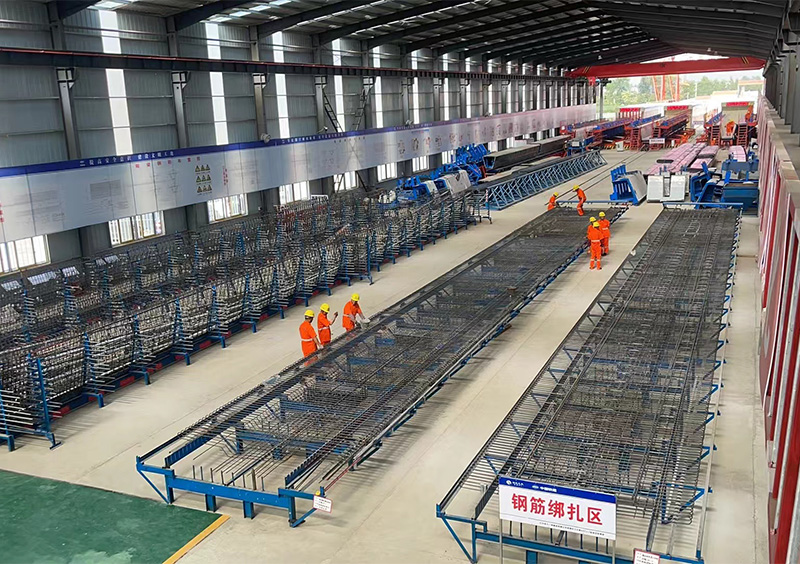

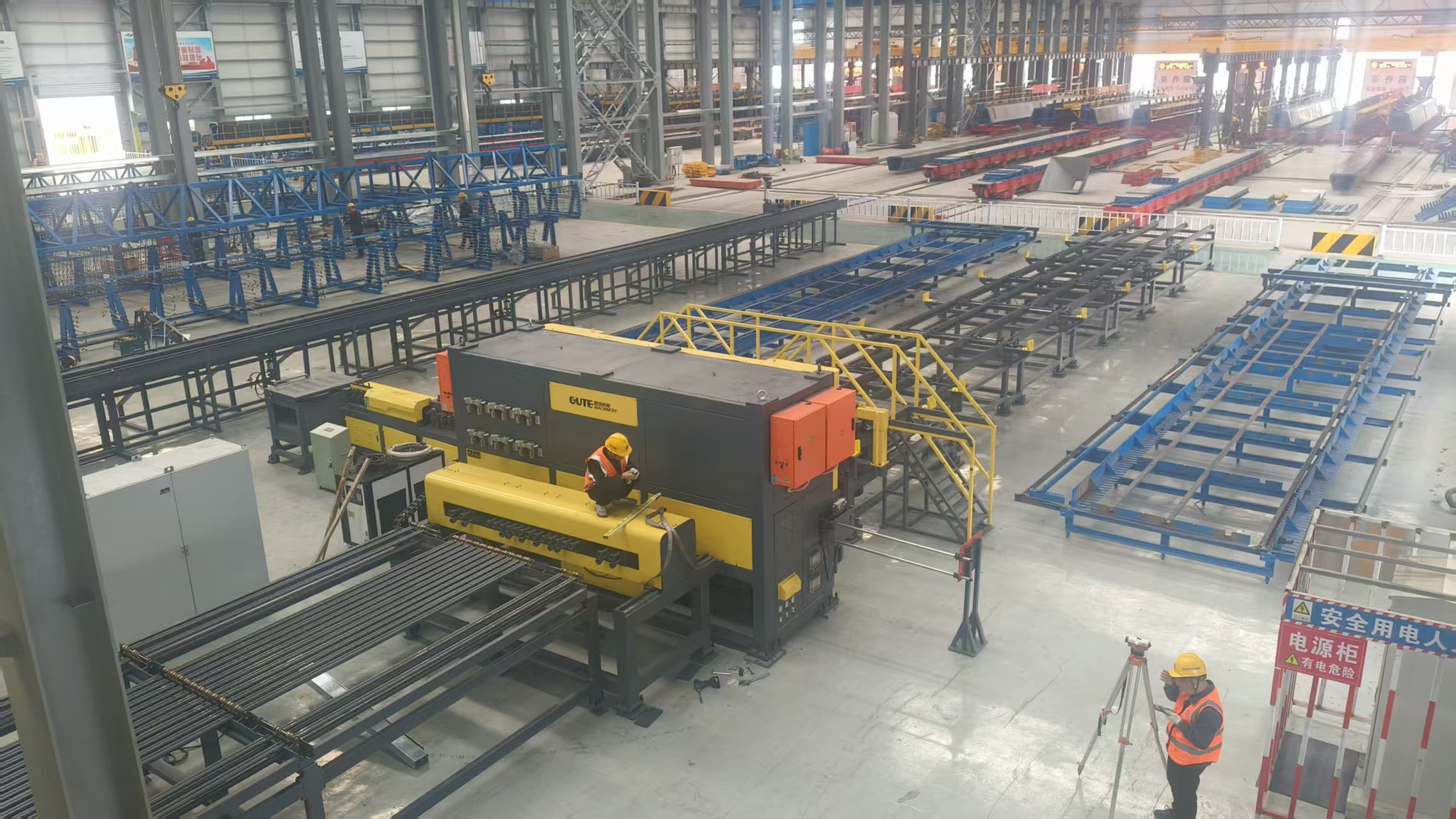

1. 钢筋自动化车间：调直、弯箍、切割、焊接全流程无人化；胎架整体绑扎成底腹板/顶板骨架，2小时左右成型一片，自动化率超80%；BIM驱动下料，误差控制在毫米级。

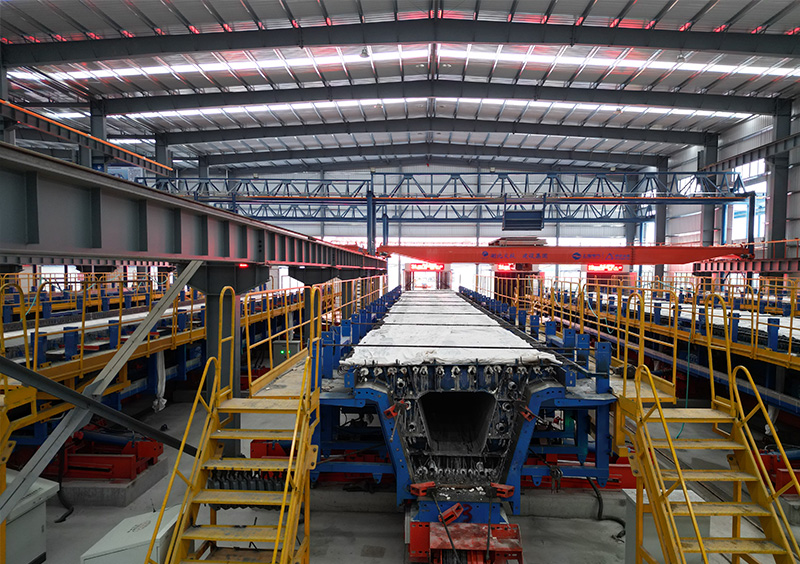

2. 智能液压模板区：一键开合、整体脱内膜，换模时间大幅缩短（传统8h→30min级）；柔性适配25–40m不同梁长、斜交角，解决一机一梁痛点。
3. 混凝土精准浇筑：鱼雷罐+智能布料机，附着式变频振捣；配合比实时调，浇筑效率提升40%，梁体镜面级密实。
4. 智能蒸养+喷淋：静停—升温—恒温—降温四阶段闭环控温湿；养护周期由7天压缩至48h内，不受气候影响；雾化增氧+喷淋组合。
5. 全自动预应力张拉/压浆：应力、伸长量双控，误差≤±6%；数据自动上传，杜绝人为干预；封锚后移至存梁区，龙门吊智能调度出场。
6. 数字孪生管控中枢：三维1:1模型实时映射现场；智能排产、设备远程操控、质量溯源、安全AI预警；每片梁有唯一“身份证”。
二、主流产线模式
- 柔性环形生产线（如狮子洋通道）：多工位闭环流转，移动台座+摆渡车，12条并行线，非标梁占比80%也能高效切换，实现“一天一片梁”。
- 直线流水生产线：分区明确、单向推进，适合单一梁型大批量生产，投资更省、运维简单。
三、核心优势与指标
- 效率：传统7天/片 → 1天/片；模板安拆提速70%+；钢筋加工效率提升50%+
- 质量：混凝土一次验收合格率100%；张拉精度显著优于人工；全程数据留痕可追溯
- 成本：减少人工30%–50%；模板投入节约30%；能耗降低、废料减少
四、关键技术集成
1. 物联网（IoT）：温度、湿度、应力、位移传感器全覆盖，数据秒级上传
2. BIM+数字孪生：虚拟调试、施工推演、实时监控、逆向优化
3. MES+ERP+SCADA：计划、物料、设备、质量一体化管控
4. 移动台座+柔性轨道：实现梁体不落地流转，减少吊装风险与时间
一、核心量化数据（行业标杆水平）
1. 产能与效率
- 单条智能生产线：日产箱梁 1～2 片
- 单梁生产周期：24小时/片
- 制梁效率：比传统梁场 提升 300%～500%
- 模板拆装时间：传统 6～8 小时 → 智能 30 分钟以内
- 钢筋加工效率：提升 60%～80%
- 养护周期：传统 7 天 → 智能蒸养 ≤24小时
2. 人力与成本
- 用工人数：减少 40%～60%
- 模板投入：减少 30%～50%
- 能耗：蒸汽/水电综合 降低 15%～25%
- 返工率：接近 0 返工
3. 质量控制数据
- 张拉精度：±1% 以内（规范 ±6%）
- 混凝土强度合格率：100%
- 养护温度波动：±2℃
- 几何尺寸偏差：≤2mm
- 全流程数据追溯率：100%
4. 智能化指标
- 设备自动化率：≥85%
- 数据采集覆盖率：100%
- 数字孪生实时映射：延迟＜1 秒
- 安全AI识别响应：＜1 秒
二、国内典型实例
1. 湖北武天西高速智慧梁厂,24条生产线，日产24片梁
- 产品：25m/30m 箱梁
- 模式：柔性环形智能生产线
- 关键数据：
- 年产箱梁：≥7500 片
- 用工：减少 50%
- 制梁周期：≤48 小时
- 亮点：移动台座+智能液压模板+智能振捣+智慧养生+中央信息化平台，可生产多种跨度、斜交梁。
2. 广东狮子洋通道 智慧梁厂
- 类型：公路箱梁 智能环形生产线
- 特点：80% 以上为非标异形梁
- 数据：实现 1天1片梁
- 模板自动开合、自动对位、自动调坡
- 行业地位：国内柔性制梁标杆项目。
3. 新疆S12线智慧梁厂，16条线，日产16片梁
- 产品：公路箱梁
- 配置：移动台座、智能液压模板、智能张拉、智能压浆、智能蒸养、MES系统
- 成果：
- 全线箱梁 一次性验收合格率 100%
- 张拉、压浆数据 实时上传、不可篡改
4. 浙江、江苏多地交通项目
普遍采用：
- 直线式/环形智能生产线
- 钢筋智能加工中心
- 混凝土智能布料+振捣
- 四阶段智能蒸养
- 数字孪生中控平台
智慧梁厂箱梁生产线采用移动台座+柔性环形/直线流水布局，集成钢筋智能加工、液压自动模板、精准浇筑、四阶段智能蒸养、同步智能张拉压浆、数字孪生管控等核心技术，实现24～48 小时一片梁，用工减少 50%，质量全程可追溯，达到国内领先智慧建造水平。
