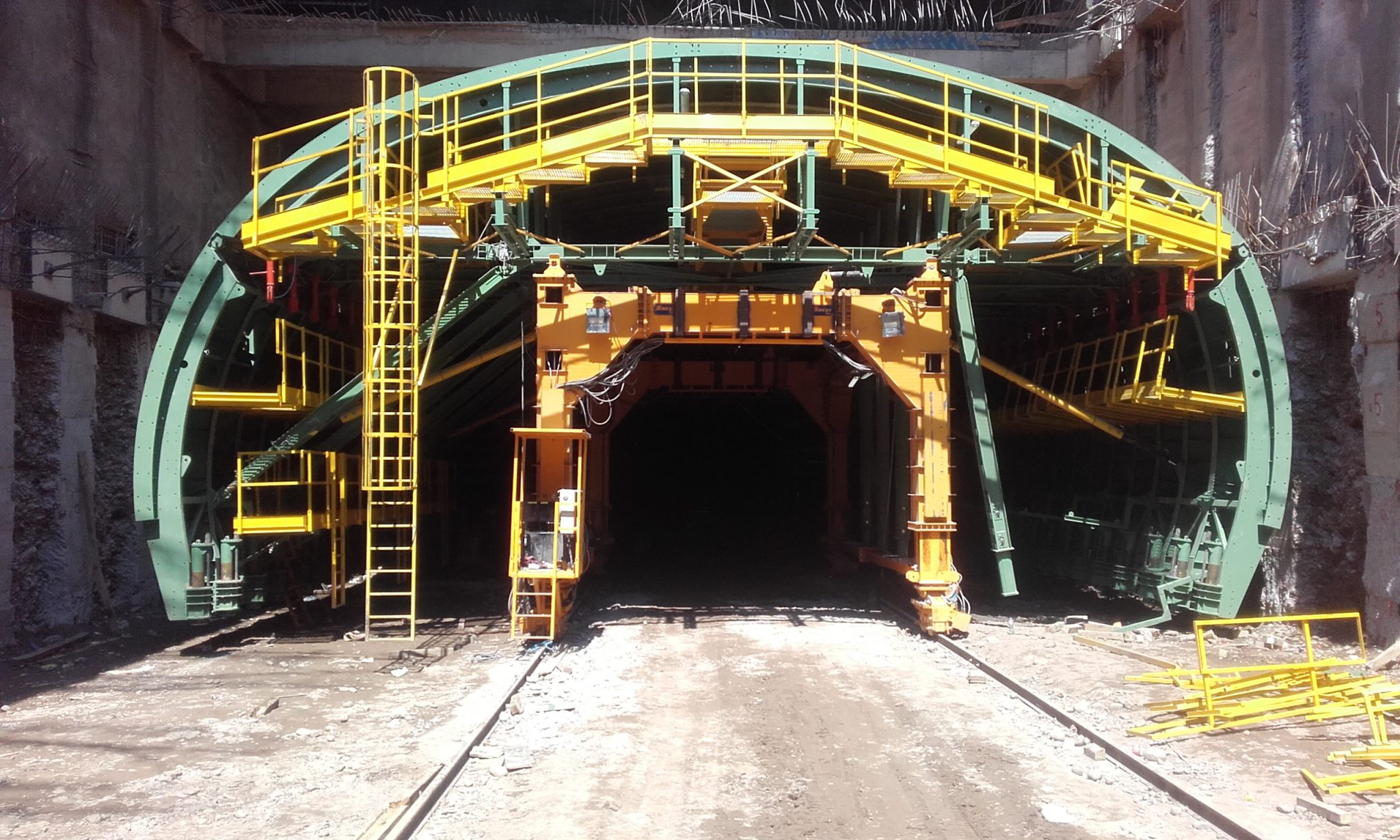

隧道智能二次衬砌台车是用于铁路、公路、水利等隧道工程中，进行二次衬砌混凝土自动浇筑的核心智能化装备:
一、核心作用
解决隧道初期支护后，内层混凝土衬砌的浇筑成型问题：
- 替代传统人工立模、浇筑、振捣
- 保证衬砌厚度、密实度、表面光洁度
- 高效、安全、质量稳定
二、主要结构
- 钢模板总成：弧形模板，贴合隧道内轮廓
- 门架/支撑系统：高强度钢结构，承载、行走、顶升
- 液压系统：模板伸缩、平移、顶升、定位
- 智能布料系统：自动分窗、分层、定点浇筑
- 智能振捣系统：附着式+插入式高频振捣，自动控制
- 传感与监控系统：液位、压力、温度、视频、防空洞预警
- 电控/遥控系统：PLC、触摸屏、无线遥控
三、智能功能
1. 智能定位
激光/传感器自动找中、毫米级对位、自动行走避障。
2. 自动分层布料
逐窗入料、左右对称、拱顶带压浇筑，防脱空、防偏压。
3. 智能振捣
按程序自动启停、分区振捣、全覆盖、减少气泡/不密实 。
4. 实时监测与预警
- 仓内液位、方量、压力、温度
- 拱顶防空洞、防超压报警
- 施工数据记录、报表、远程监控
5. 自动清洗与收头
管路自动清洗、灌浆口自动闸控。
四、对比传统台车
- 质量：显著减少拱顶脱空、不密实、气泡、砂线
- 效率：施工效率提升30%～50%
- 人力：用工减少约一半，劳动强度大幅降低
- 安全：遥控作业、减少仓内人员、降低风险
五、适用场景
- 铁路/公路山岭隧道
- 城市地铁、综合管廊
- 水利输水隧洞、水电站地下厂房
- 长大隧道、高标准隧道工程
湖北晟鑫智能二衬台车的特殊技术，核心是围绕精准浇筑、智能监测、工序集成、无人化四大方向，解决传统施工的质量痛点（如拱顶脱空、气泡、裂缝）:
一、智能定位与纠偏技术
- 激光/全站仪自动导航
实时扫描隧道轮廓，自动找中、行走、对位，定位精度达±1~2mm。
- 液压同步伺服闭环控制
多油缸同步顶升/平移，实时监测压力、位移，自动纠偏，防止模板偏移、涨模。
- BIM+测量机器人
三维虚拟预定位，棱镜+自动观测，消除累计误差。
二、拱顶防脱空与带压浇筑
- 多传感器融合监测
拱顶布置压力+液位+声波/雷达传感器，实时监测密实度，防脱空、防空洞、防超压。
- 带压回流浇筑
拱顶60°斜向灌浆口，利用压力让混凝土反向充填，消除顶部空隙。
- 柔性防顶裂搭接
拱顶150mm软搭接+距离传感，防止新老混凝土接缝开裂。
- 安全泄压阀
设定压力（约0.4MPa），超压自动卸荷，保护模板。
三、智能振捣与无痕浇筑
- 分区自动振捣
附着式高频振捣+插入式振捣联动，按液位、时序自动启停、分区振捣，减少气泡、砂线 。
- 无痕自动阀门
液压驱动、遥控关闭，阀门与模板齐平，拆模后无痕迹、无接缝缺陷。
四、智能布料与机械臂浇筑
- 旋转或小车布料
分层、逐窗、左右对称入料，1人远程操控，防偏压、防离析 。
- 六自由度机械臂布料
自动定位、定点浇筑，完全替代人工，标准化、无人化。
五、一体化集成技术
- 钢筋+防水板+衬砌一体化台车
一台设备完成：防水板铺设 → 钢筋绑扎定位 → 混凝土浇筑。
- 弧形环轨全周作业
- 钢筋间距、保护层毫米级控制
- 效率提升35%+，人工减少一半
- 智能钢筋绑扎台车
自动牵引、视觉识别、自动绑扎，钢筋间距合格率98%+。
六、数字孪生与远程监控
- 全参数实时监测
压力、液位、温度、方量、模板变形、油缸受力上云 。
- 数据记录+报表+远程诊断
施工全过程可追溯、可预警、可远程管控 。
七、特殊工况适配技术
- 高原型：适配川藏海拔4500m、低温-25℃。
- 大断面/异形断面：定制化模板、多自由度调节。
- 曲线隧道：自动纠偏、曲率补偿。
一、核心施工数据（对比传统）
- 效率
- 单环浇筑时间：减少45分钟
- 月进度：稳定 36~45米/台车（传统约24~30米）
- 整体工效：提升30%~60%
- 质量
- 衬砌密实度：98%+
- 拱顶脱空率：从15%~30% → 接近0
- 钢筋间距合格率：98%+
- 人力
- 班组：4~6人（传统8~12人）
- 钢筋工：减4~5人/班
- 成本
- 用钢量：-20%
- 人工成本：-40%
二、典型工程实例
1. 珠海机场北快线隧道（2025）
- 断面：V级围岩 139.9㎡、Ⅳ级 127.9㎡
- 台车：定制14m智能二衬
- 进度：单台车月进 36m+
- 质量：零脱空、零冷缝
2. 渝湘高铁长江隧道（超大断面）
- 尺寸：25m宽 × 11.64m高
- 技术：双门架、带压浇筑、防脱空监测
- 效果：超大断面密实度达标、无脱空
3. 宜涪高铁七里村隧道（2025）
- 技术：全液压同步、六自由度机械臂、矩阵振捣
- 定位：毫米级
- 振捣：56组高频+16组插入，自动遇筋退回
4. 房五高速佛照山隧道（10.4km）
- 智能衬砌密实度：98%
- 大空间台车：净空+40%，通车更顺畅
5. 智能钢筋绑扎台车
- 单环时间：12h → 8h（+33%）
- 人工：-4~5人
- 钢筋间距合格率：98%+
三、关键智能监测数据
- 压力：拱顶 0.2~0.4MPa 带压浇筑
- 液位：分层逐窗、对称浇筑
- 温度：入模 5~32℃、内部温升监测
- 定位：激光/全站仪 ±1~2mm
- 振捣：分区自动、定时定量
