智慧梁厂生产线
全智能化T梁生产线
- 钢筋：数控+机器人
- 模板：液压自动开合
- 浇筑：鱼雷罐+布料机
- 振捣: 智能变频振捣
- 养护：蒸汽恒温+自动喷淋
- 张拉压浆：双智能、全同步、可追溯
- 转运：台座柔性移梁+新能源同步横移摆渡+龙门智能
- 大脑：信息化+数字孪生+物联网
高速公路、高铁T梁预制生产线
一、核心工艺流程
1. 钢筋智造车间：数控调直切断、机器人自动焊接/绑扎，分底腹板与翼缘板双线；骨架精度达毫米级，大幅减人提速（如单笼从4h降至2.5h） 。
2. 模板与钢筋笼就位：液压模板一键开合模，底模小车带模纵移；钢筋笼精准吊装入模，端模/侧模自动合模锁定。
3. 混凝土智能浇筑：搅拌站+水平皮带/鱼雷罐输送，布料机自动行走、分层浇筑，附着式振捣+智能监控，避免漏振/过振。
4. 分段智能养护：带模蒸汽养护（温控/湿控闭环）+ 脱模后喷淋/恒温养护；养护周期显著缩短（部分项目效率提升40%） 。
5. 智能张拉压浆：机器人同步张拉，应力/伸长量双控；真空辅助压浆，数据自动上传追溯，杜绝人为误差。

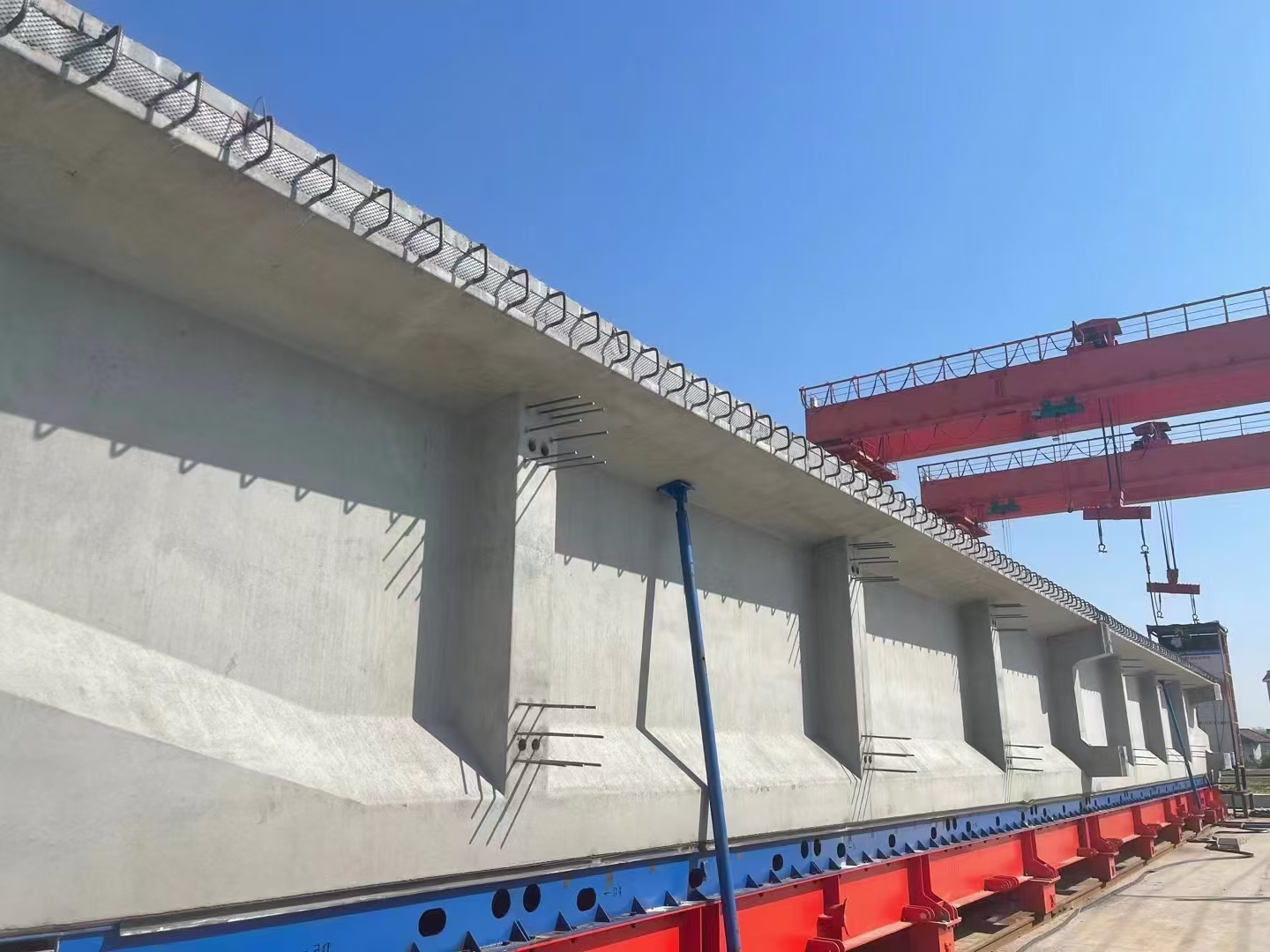

6. 成品检测与存梁外运：三维扫描质检，合格后移至存梁区，智能龙门吊运至架桥机。
二、关键装备与系统

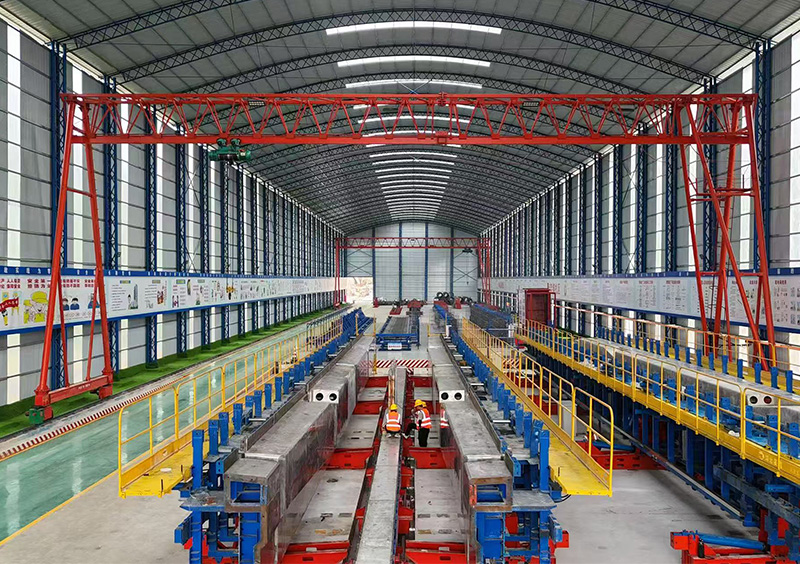

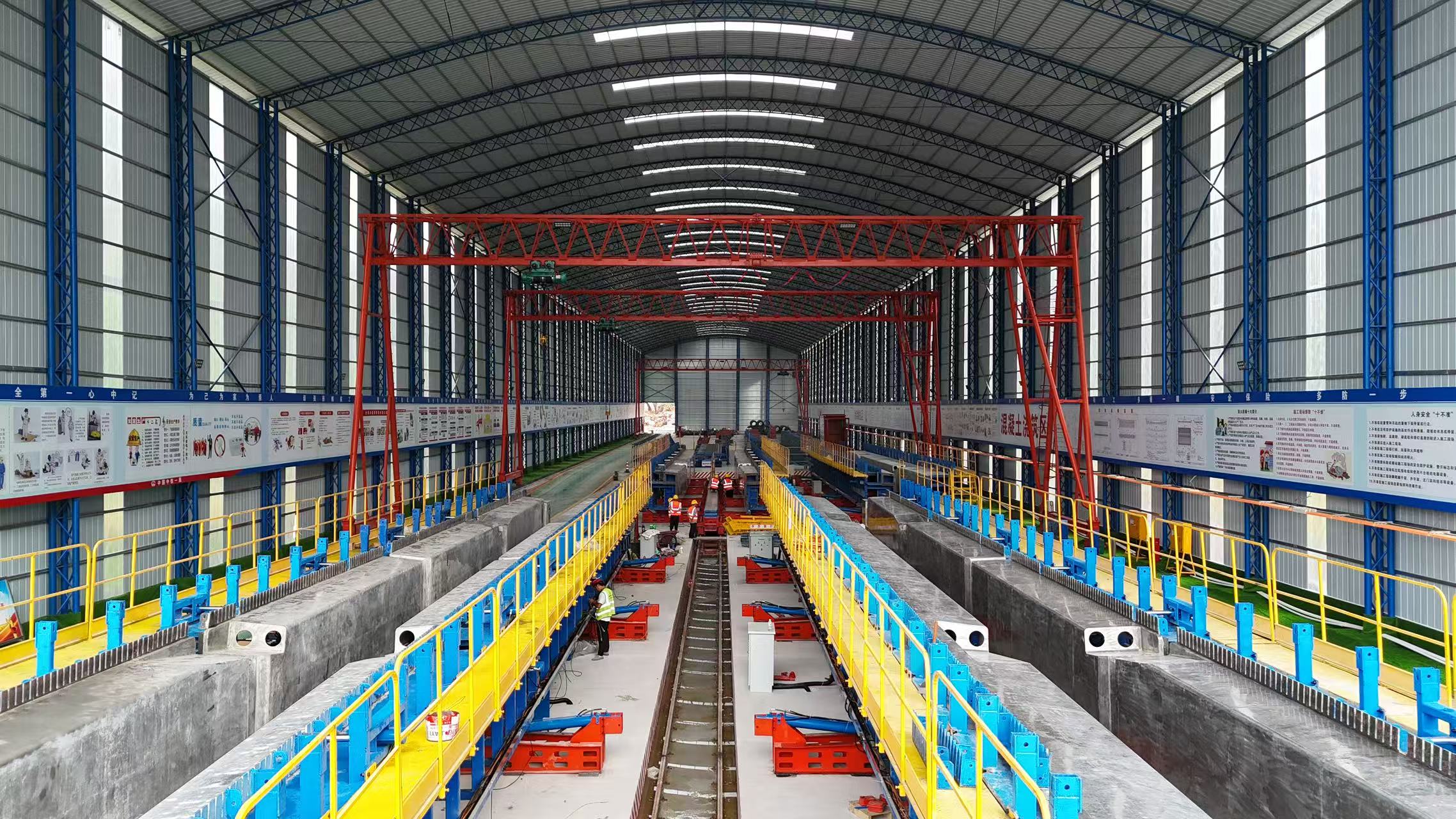

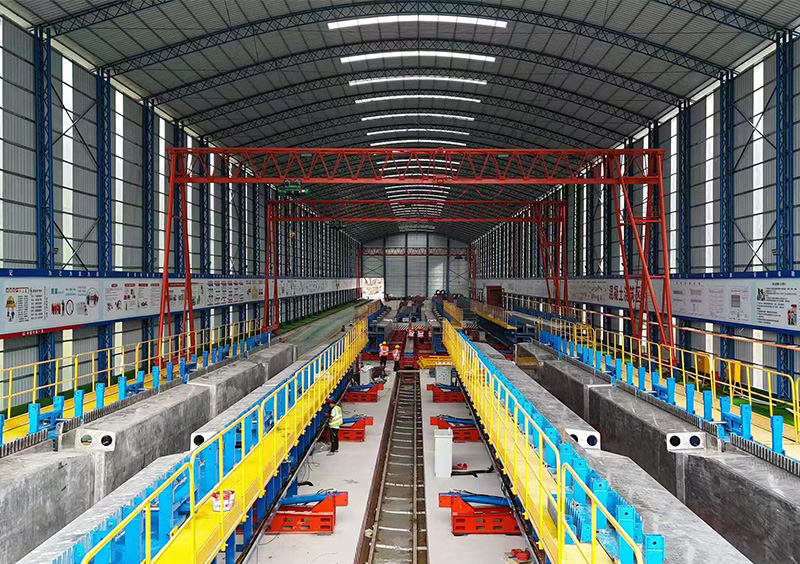

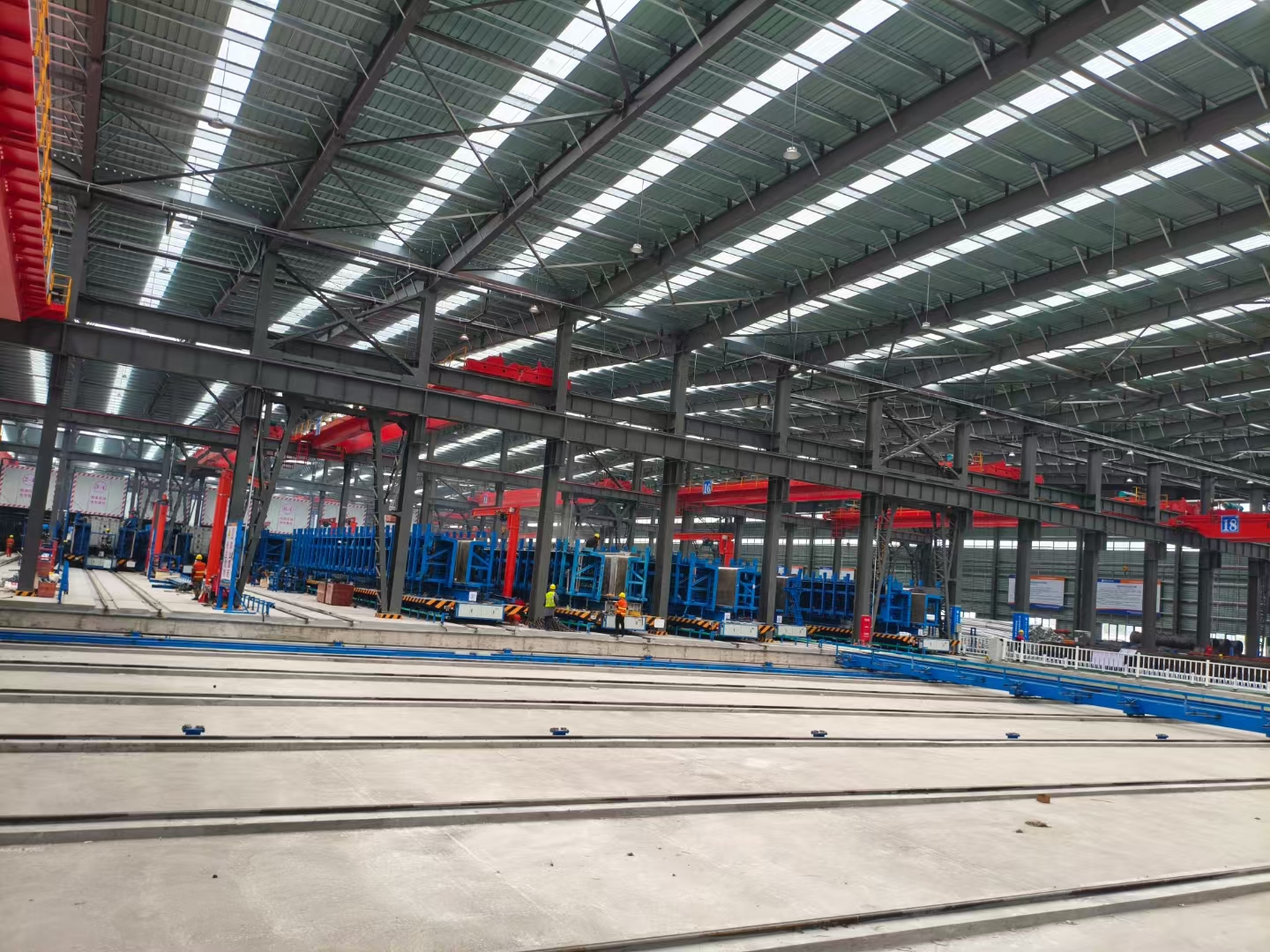

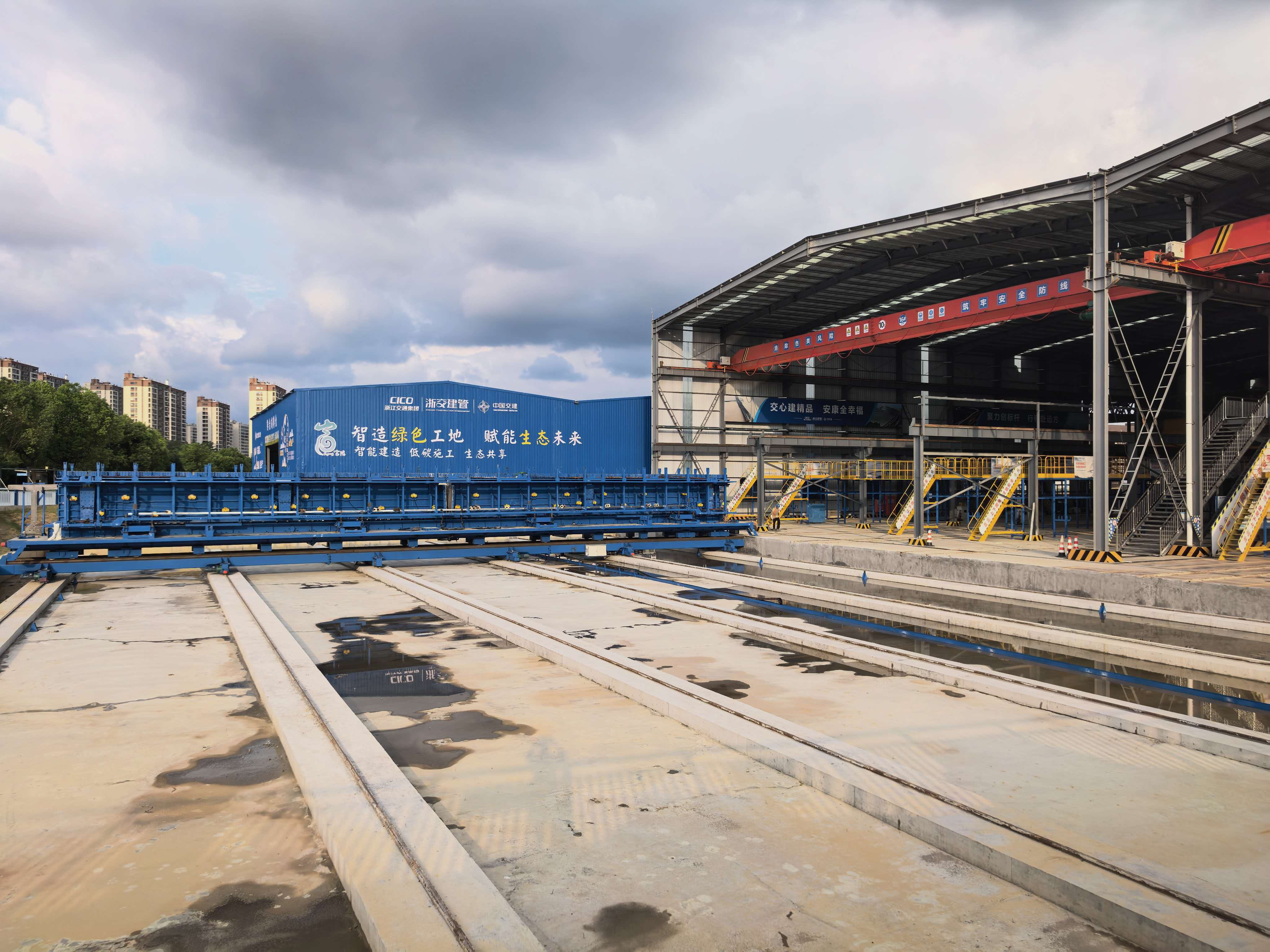

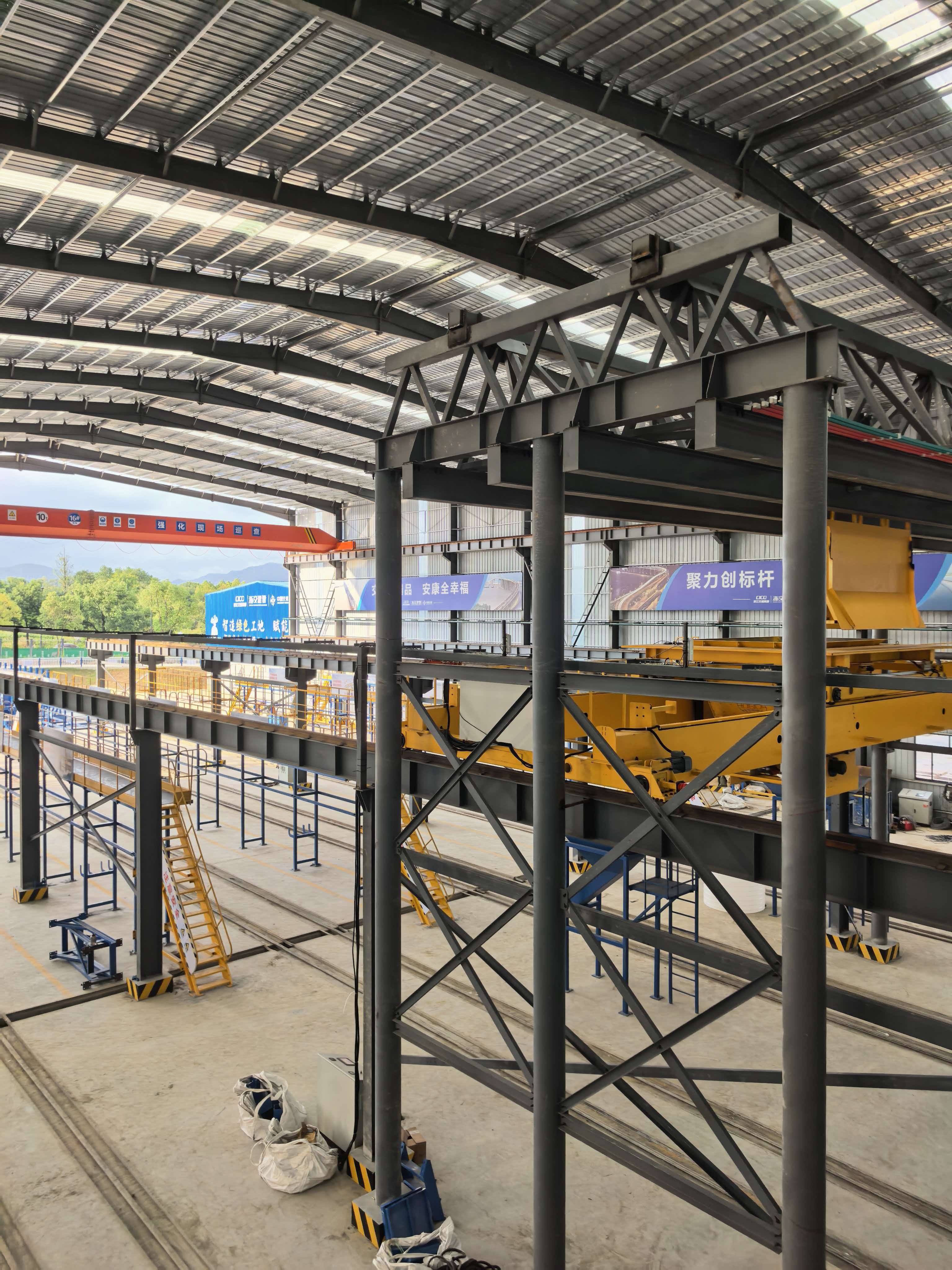

- 产线布局：常见“两纵一横”直线线体、柔性环形线；移动台座+横移小车实现梁体周转；轨道贯通全工序 。
- 数字中枢：BIM+数字孪生+物联网平台；实时监控设备、工艺参数、人员安全；数据自动归档，支持质量追溯与产能优化。
- 配套：智能试验室、能耗监测、视频AI安防、物料自动计量。
三、核心优势
1. 效率提升：单件周期缩短25%+，日均产能显著提高，人工减少40%-80%；
2. 质量稳定：张拉、养护、钢筋定位均为自动化控制，精度达毫米级；
3. 安全环保：减少高空/危大作业，蒸汽/喷淋循环利用，扬尘噪声受控；
4. 成本可控：标准化生产+数据驱动，减少返工与浪费。
四、建设要点
1. 先做产能规划、BIM总平，确定线体数量与台座数量；
2. 优先标准化接口，保证设备与系统互联互通；
3. 分阶段调试，先单机再联动，最后打通数字平台。
按钢筋加工→制梁→养护→张拉压浆→存梁外运→智能管控全流程整理，含用途、核心参数、选型建议:
一、钢筋智能加工生产线
1. 数控钢筋弯曲中心
- 用途：主筋、箍筋自动弯曲
- 参数：弯曲直径Φ12–40mm，双向弯曲
- 选型：立式双机头，带自动上料
2. 数控钢筋调直切断机
- 用途：盘螺调直、定长切断
- 参数：Φ6–16mm，误差±2mm
3. 钢筋滚焊机/骨架焊接机器人
- 用途：T梁腹板、翼缘钢筋骨架自动焊接
- 选型：龙门式焊接机器人+定位胎架
4. 智能钢筋绑扎台座
- 用途：标准化绑扎，提高效率
- 配置：液压翻转、定位销、吊装吊点
5. 钢筋数控弯箍机
- 用途：箍筋、拉钩全自动成型
二、制梁台座与模板系统（决定产能与外观）

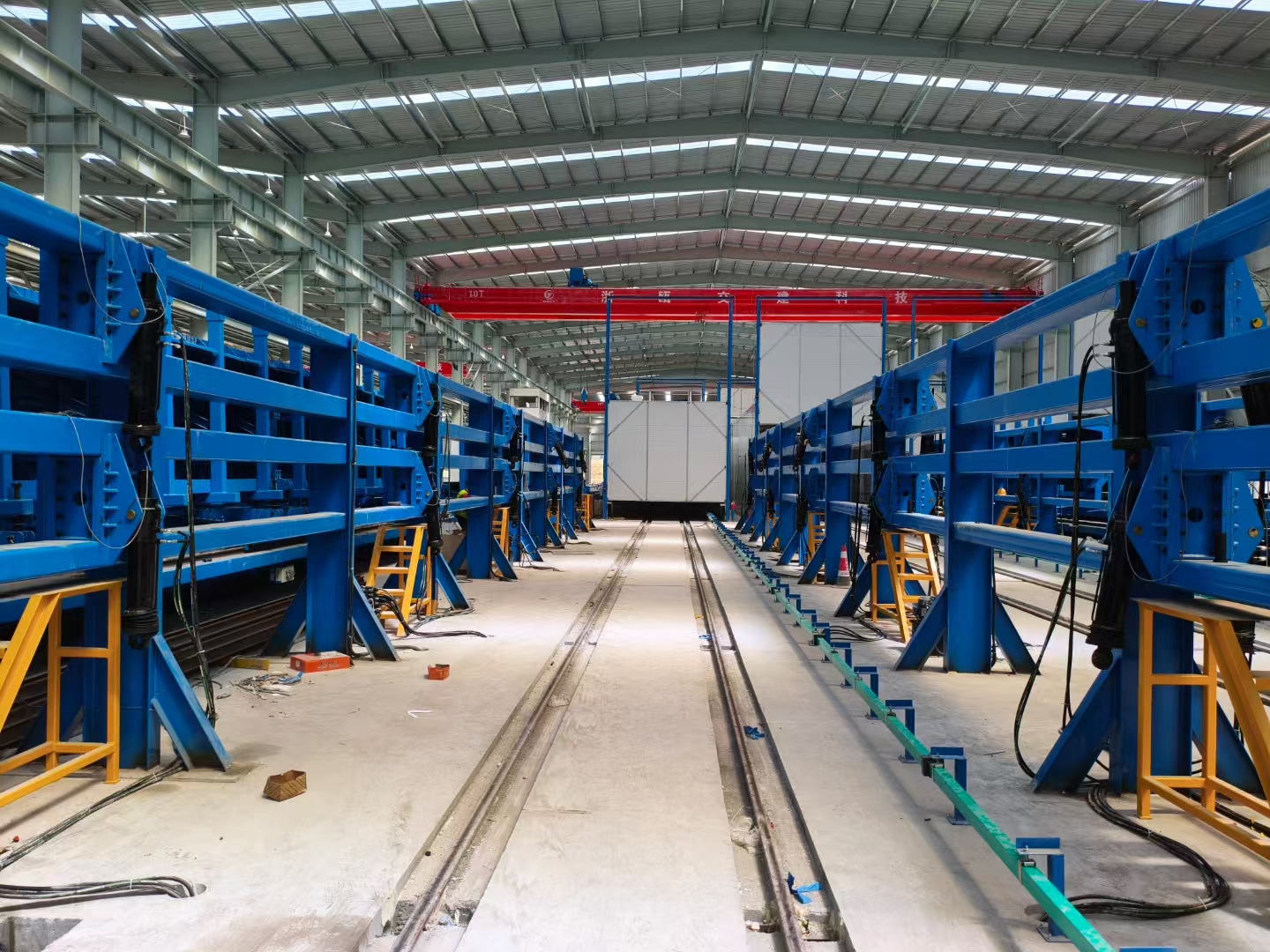

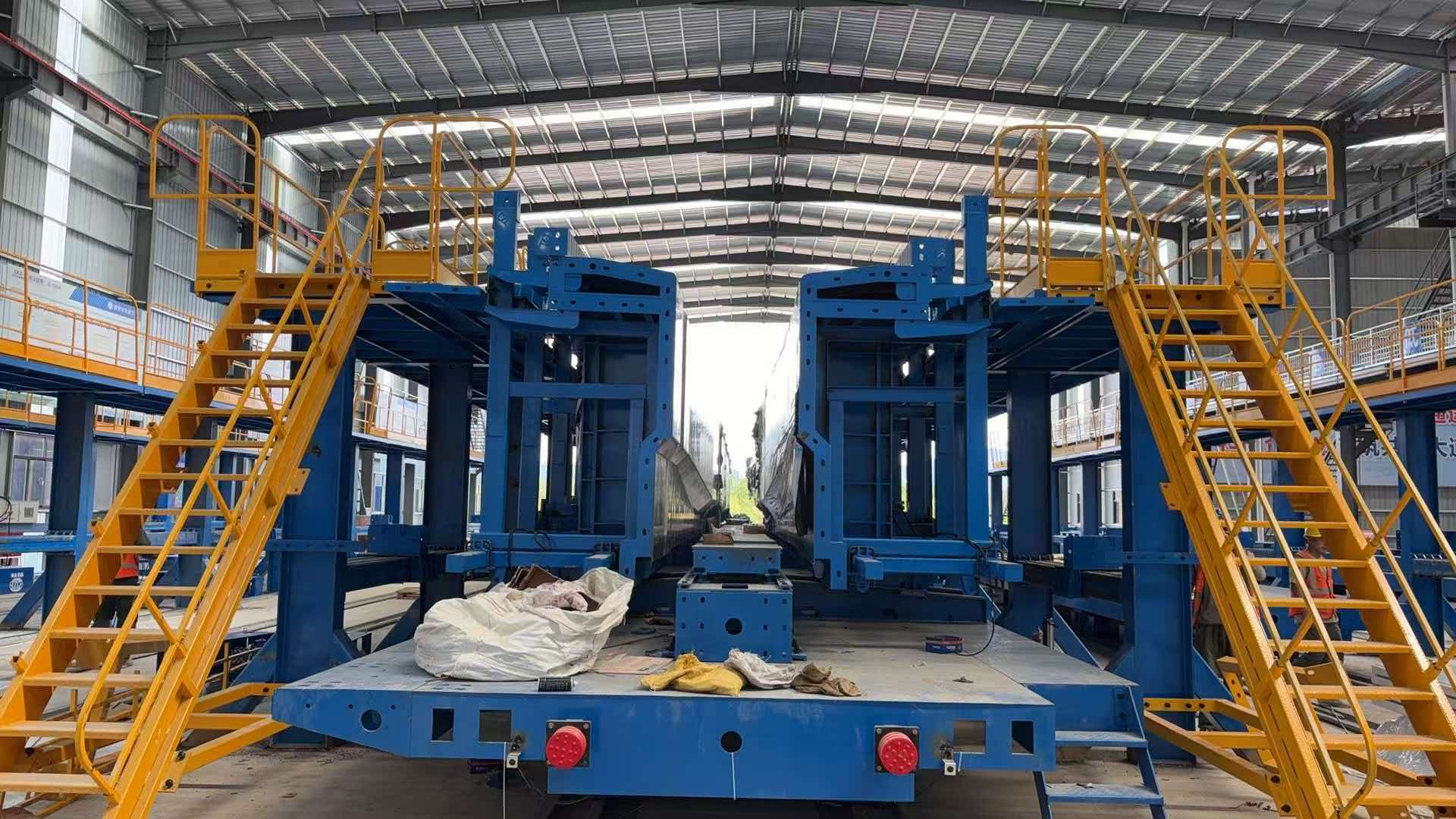

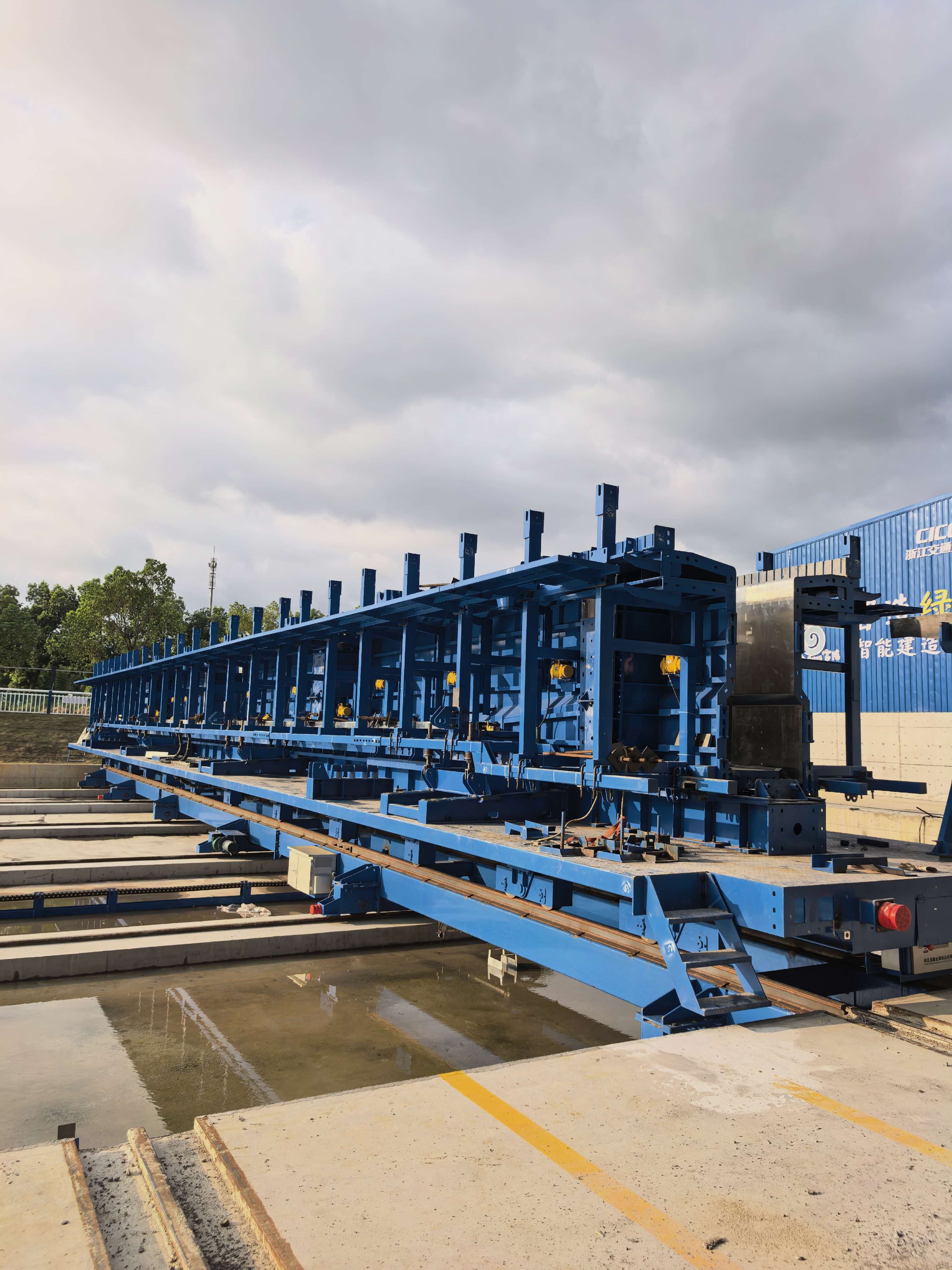

1. T梁液压整体模板
- 用途：T梁成型，保证外观与尺寸
- 配置：侧模液压开合、底模整体、端模快拆
- 选型：钢模≥6mm面板，带振捣器接口
2. 移动式制梁台座 / 纵向移动台座
- 用途：流水线流转，提高台座利用率
- 选型：轨道式+行走电机，带定位锁死
3. 横移台车 / 移梁小车
- 用途：梁体横向转运
4. 底腹板、翼缘板钢筋整体吊装吊具
- 用途：钢筋笼整体入模，安全高效
三、混凝土智能浇筑系统
1. 混凝土布料机（制梁专用）
- 用途：自动行走、定点布料
- 选型：轨道式、无线遥控
2. 智能振捣系统
- 用途：附着式高频振捣+时间控制
- 功能：防漏振、防过振，可数据记录
3. 混凝土输送设备
- 选型：皮带输送机 / 智能鱼雷罐
四、智能养护系统（关键：控温、控湿、缩短周期）

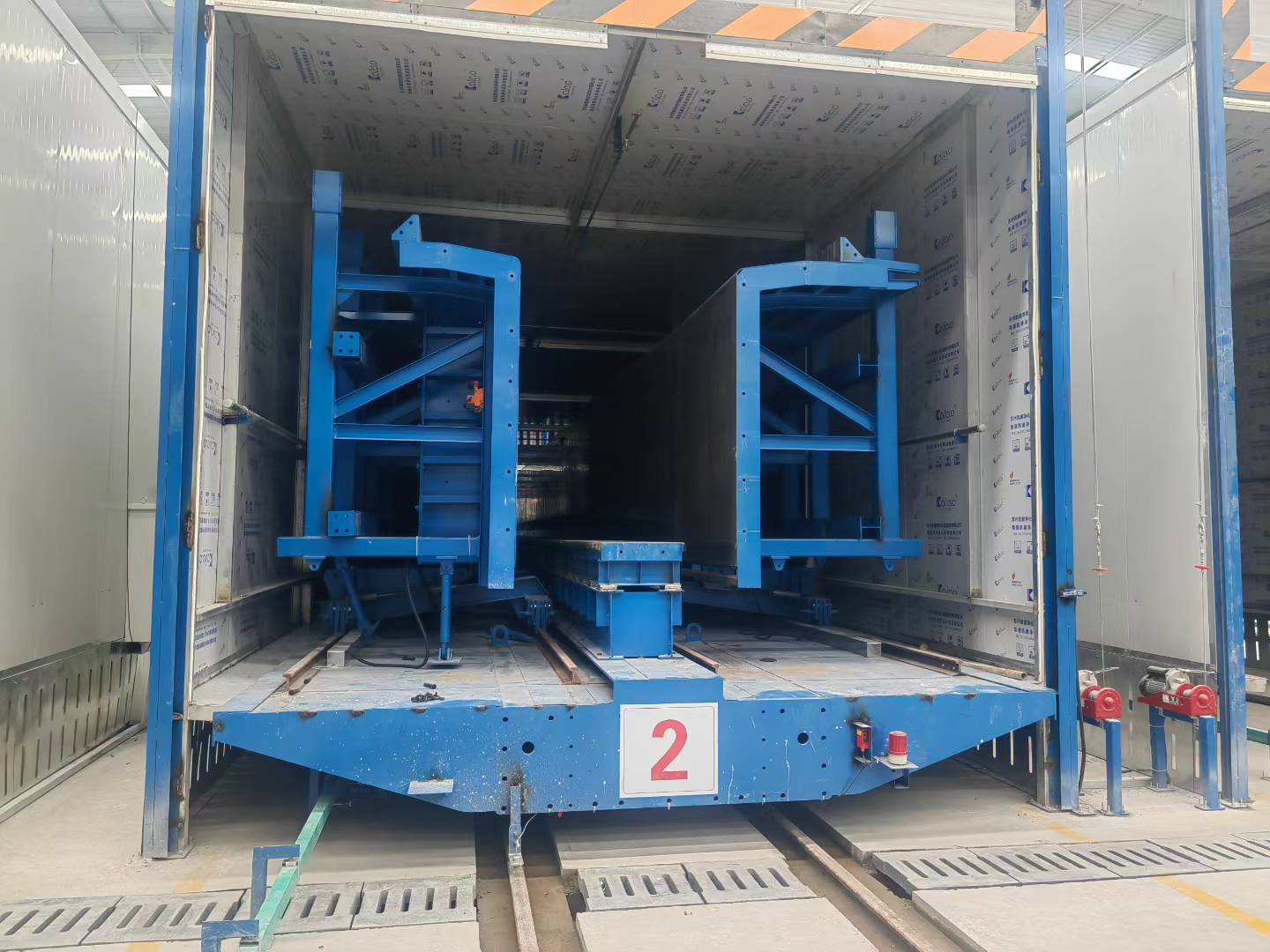

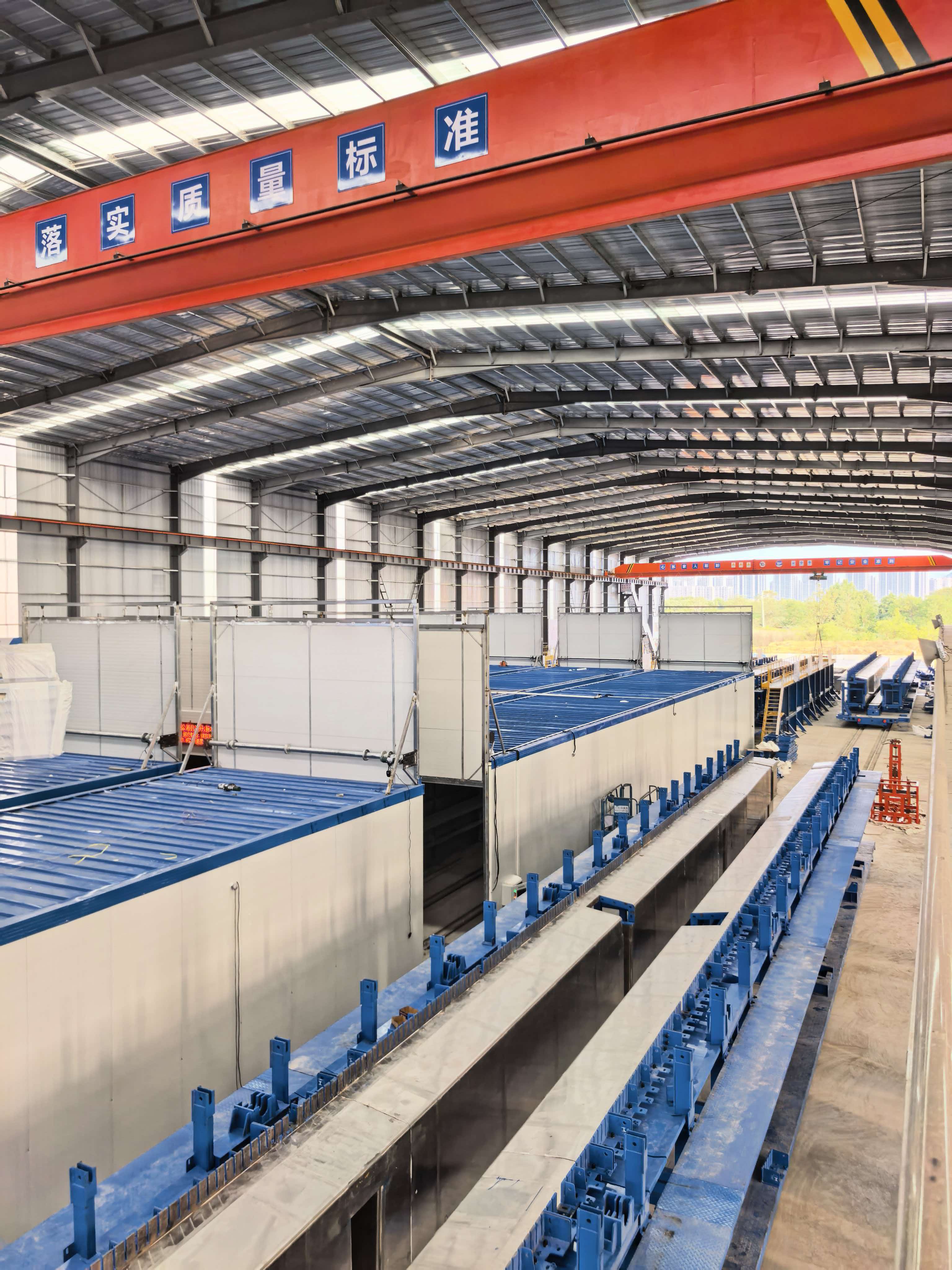

1. 智能蒸汽养护系统
- 用途：带模恒温养护
- 配置：锅炉/蒸汽发生器+管路+温湿度传感器
- 功能：自动升温、恒温、降温，数据上传
2. 喷淋养护系统
- 用途：脱模后自动喷淋
- 选型：定时、自动、全覆盖
五、智能张拉与压浆系统（质量生命线）
1. 智能张拉设备（双控同步）
- 用途：T梁预应力张拉
- 配置：2顶/4顶同步，应力+伸长量双控
- 功能：自动张拉、数据实时上传、防超张拉
2. 智能真空辅助压浆系统
- 用途：孔道压浆密实
- 配置：真空泵、压浆泵、智能记录仪
- 功能：压力、流量、密度自动监测
3. 孔道压浆料搅拌机
- 用途：高速制浆，保证浆体质量
六、起重、移梁、存梁设备
1. 门式起重机（龙门吊）
- 用途：钢筋笼、模板、T梁吊装
- 选型：10t/16t/20t/50t/80t（按梁重）
- 智能版：防摇摆、定位、视频监控
2. 运梁车
- 用途：场内转运或外运
3. 存梁台座
- 用途：双层/多层存梁，节约用地
七、智能管控平台（智慧梁厂大脑）
1. 数字孪生管控平台
- BIM建模+3D可视化+实时监控
2. 物联网IoT系统
- 设备数据、工艺参数、视频、环境监测
3. 质量追溯系统
- 钢筋、混凝土、张拉、压浆全流程可查
4. AI安全监控
- 人员未戴安全帽、越界、烟火识别
5. 电子看板
- 产能、进度、合格率、能耗展示
八、配套辅助设备
- 混凝土试块智能养护箱
- 智能试验室设备（压力机、坍落度仪）
- 雾炮机、洗车机、扬尘监测
- 三维激光扫描仪（成品T梁检测）
- 电缆槽、预埋件定位工装
典型案例
- 广智珠高：带模蒸汽循环线+太阳能蒸养及智能温控，单件周期缩短25%，日均12片；
- 惠肇高速：钢筋线90%工序机器人完成，人员减80%；
- 武天高速：“两纵一横”产线，数字孪生实现全流程可视化管控 。
